旋轉接頭拆卸圖解

旋轉接頭屬于一種可以旋轉的機械密封裝置，能為固定管路和旋轉輥筒傳送和排出熱傳導介質，旋轉接頭的應用領域廣泛，大部分的加工制造行業都會(huì )用到旋轉接頭，比如冶金、機床、發電、石油、橡膠、塑料、防止、造紙、視頻等等行業中，沈陽人和機械制造有限公司是一家創(chuàng )立20多年的公司，主要從事煉鋼、連鑄、軋鋼成套設備以及高、精、尖非標冶金零部件設計、制造的省級高新技術民營企業，同時也是專業的旋轉接頭生產廠家，今天旋轉接頭廠家-沈陽人和機械就為您分享旋轉接頭拆卸圖解。

旋轉接頭拆卸圖解：

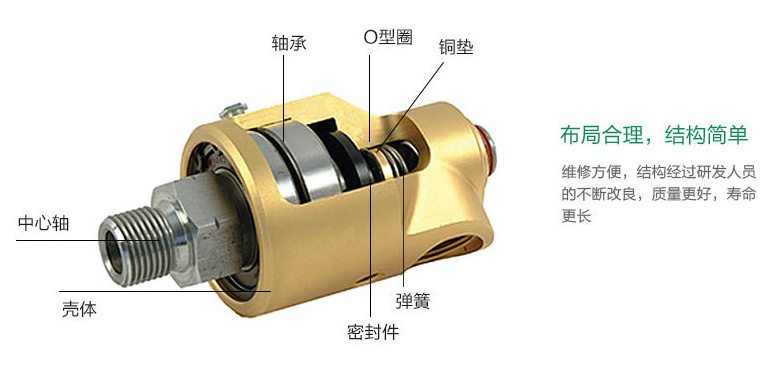

首先在設備上卸下旋轉接頭時，應該先等設備內的流體冷卻，在用扳手松開金屬軟管，金屬軟管的壁薄，如果扭曲兗州會(huì )導致泄露，膠管則沒有問題，所以在拆卸時需要注意安全，之后旋轉接頭固定軸承在空心軸的下面，有半圓形的卡套，用卡鉗取下，再用手固定住空心軸，防止帶有軸承的空心軸因為下方的彈簧崩出弄傷，取下軸承的下面有個錐形石墨密封件，這種密封件是密封的主要配件，在石墨環表面有一層像玻璃一樣的硬膜，要小心取下用干凈紙張放好，不要劃傷了石墨表面，否則一點點細小的劃痕也會(huì )導致接頭泄漏；當取下石墨之后，下面依次是O型圈、平膠墊、彈簧墊墊和彈簧。


旋轉接頭安裝：

安裝旋轉接頭的時候要講頭朝下，把彈簧裝在最下面，用液壓頂住彈簧放上卡套，沒有液壓設備可以用差不多大小的棍子將彈簧壓到進水口的位置，用長點的鐵條插入進水口，這樣做可以防止彈簧彈出傷人；壓緊彈簧后依次放入彈簧墊、平膠墊、O型圈、石墨環和空心軸承卡套，這樣旋轉接頭就裝好了。
